2021-04-12
現代社會，焊機越來越普遍化，不管是從家用焊機還是工業用途焊機，都會與焊槍相匹配進行使用。在焊接過程中，焊機作為一個能量提供者，焊槍作為焊接的執行者，通過電焊工操縱完成焊接的整個過程。不管是焊接工直接手動操作還是通過程序是機械手進行操作，都會需要隨時變化方向或者焊接區域，這使得做這些準備工作的間隙中，電焊機往往處于空載運行狀態。
現目前市場上大多使用雙向晶閘管的交流式電焊機。使用雙向晶閘管電源開關的電焊機電路有著以下特點：簡單經濟，方便維修且運行過程中有較高的可靠性。 原因在于雙向晶閘管在正反電壓下都能正常的導通，并且門極在正負脈沖下都可以進行觸發。

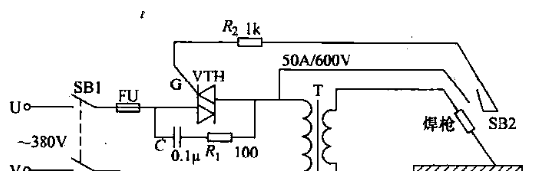

下圖為電焊機控制電路圖。
整個電路由SB1（開關），FU（熔斷器），VTH（雙向晶閘管），和T（電焊機變壓器）為主要電路，由G（限流電阻）和SB2(微動開關）組成。當SB1閉合，電源接通，但是VTH未接通。只有當SB2閉合，同時在VTH機上正方向電壓時，G處就會由正反向交流信號，使前端的主要電路接通。當焊接過程中出現停頓或者休息時，SB2微動開關處斷開，主要電路交流電壓為零，VTH處于關閉狀態，此時切斷電源。
以上為焊機和焊槍的使用電路動態情況。在這個過程中，SB2處微動開關需要長期處于常開狀態，真正需要進行導通電路進行焊接的時候，按下微動開關，是原來的常開電路閉合，從而完成焊接。
